光电倍增管控制平台HK-DCT7

光电倍增管控制平台是真空摄像系统的核心控制部件，主要为系统提供行场锯齿波扫描信号、同步与消隐信号、控制摄像管并进行图像获取，同时集成了焦距调节、灯光控制、视频解码、图像显示以及视频录制功能。

产品优势

Solution advantages

视频处理能力

视频流硬件解码，超低解算延时；
支持拍照、视频录制、画面冻结功能；
支持视频回放功能；
1920*1080P/60Hz高清10寸屏显示；
HDMI-1080P高清输出；

控制能力

行场锯齿波扫描；同步与消隐控制；
画面水平、垂直移动；支持画面翻转；
支持物理变焦与光学变焦调节；
九档灯光调节；支持画布大小调整；。

物理特性

工业级设计，纯铝合金框架；
IP54防护等级；
静电、浪涌、群脉冲等多重防护；

应用领域

Function

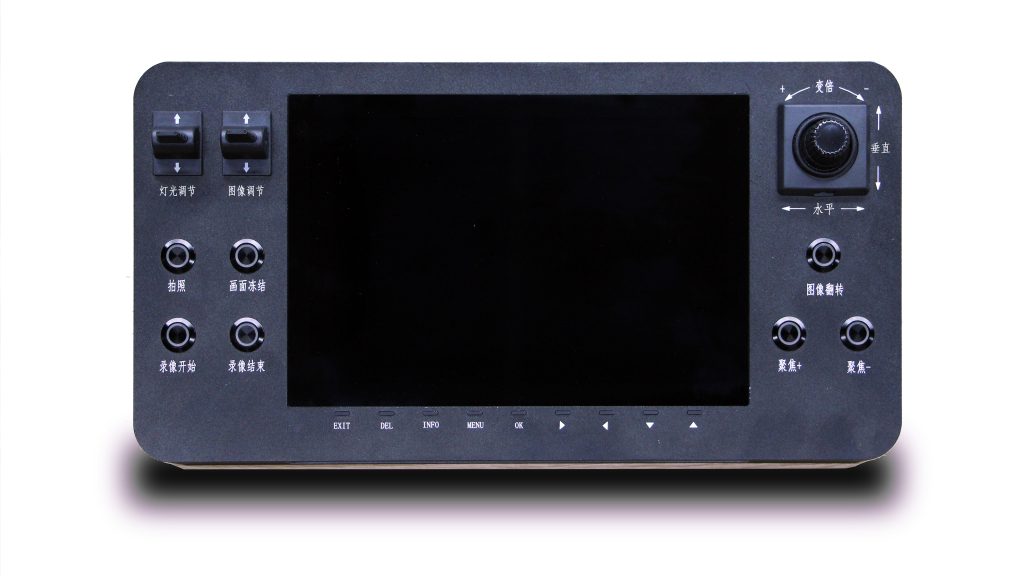

  • 正面

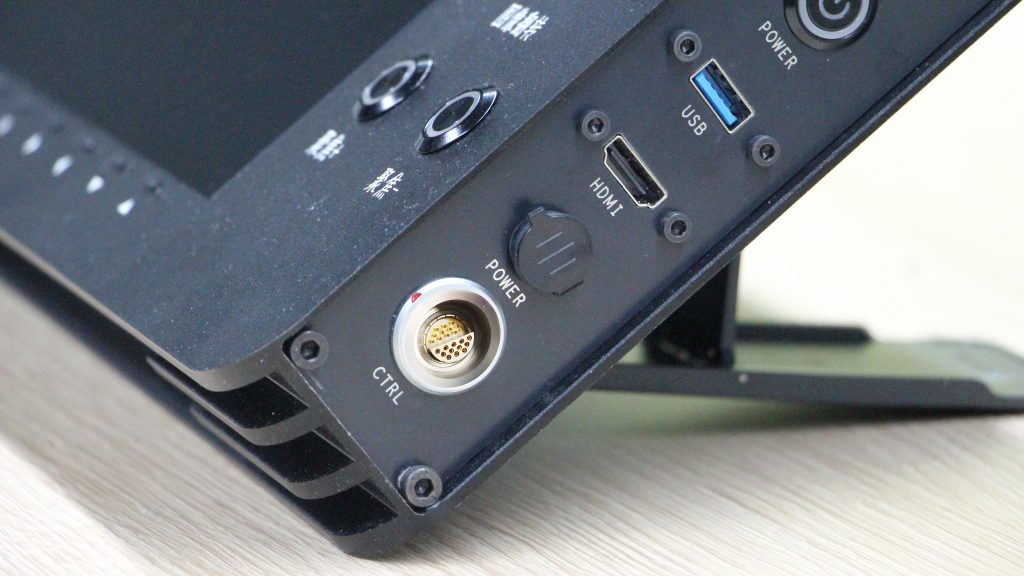

  • 接口

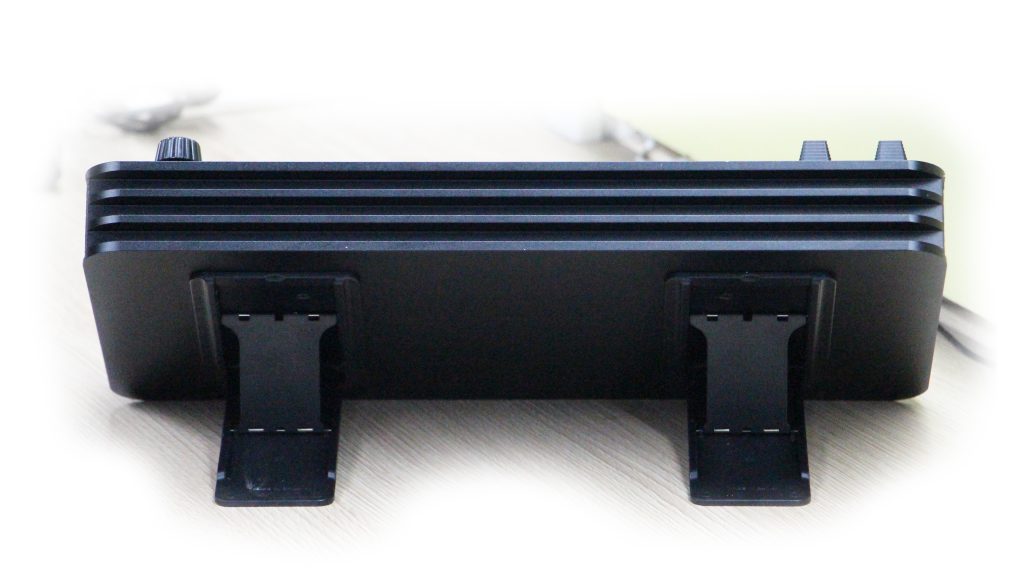

  • 背面

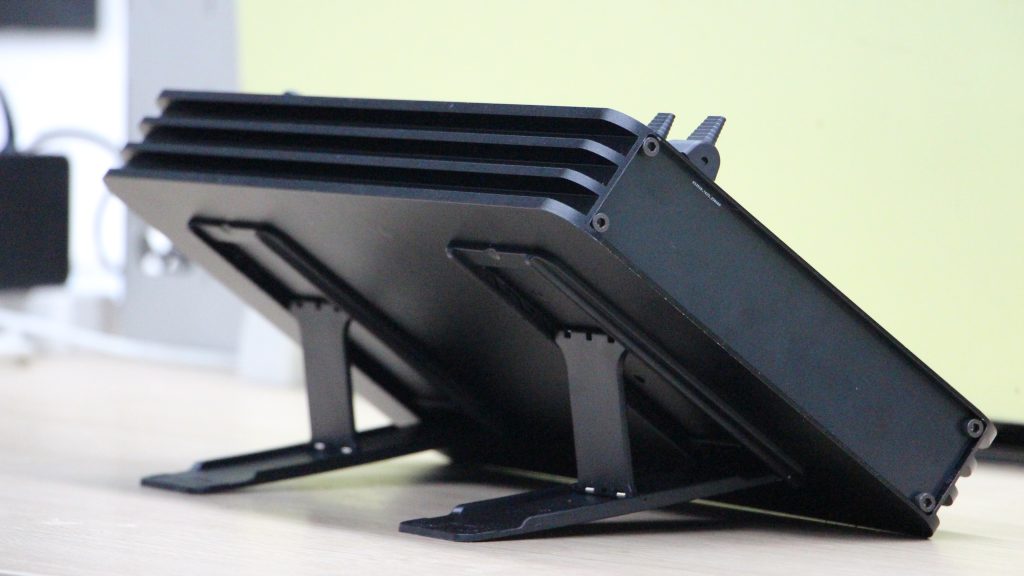

  • 支架

产品参数

Product parameters

视频参数

显示屏尺寸

分辨率

解码方式

输出接口

录屏功能

输入接口

视频存储

录制格式

10寸

高清1080P

FPGA硬件解码

HDMI

拍照、画面冻结、图像录制

USB

U盘/移动硬盘

MP4 （H.264）

控制参数

摄像管控制

灯光调节

遥杆控制

图像翻转

光学聚焦

电源控制

其它控制

行场锯齿波扫描、同步与消隐控制

九档调节

画面水平/垂直调整、物理变倍线性调节

支持

支持

带灯自锁

屏幕参数设置按键

供电

供电

工作功耗

DC12V（DC5.5*2.5插座）

20~60W

物料特性

外壳

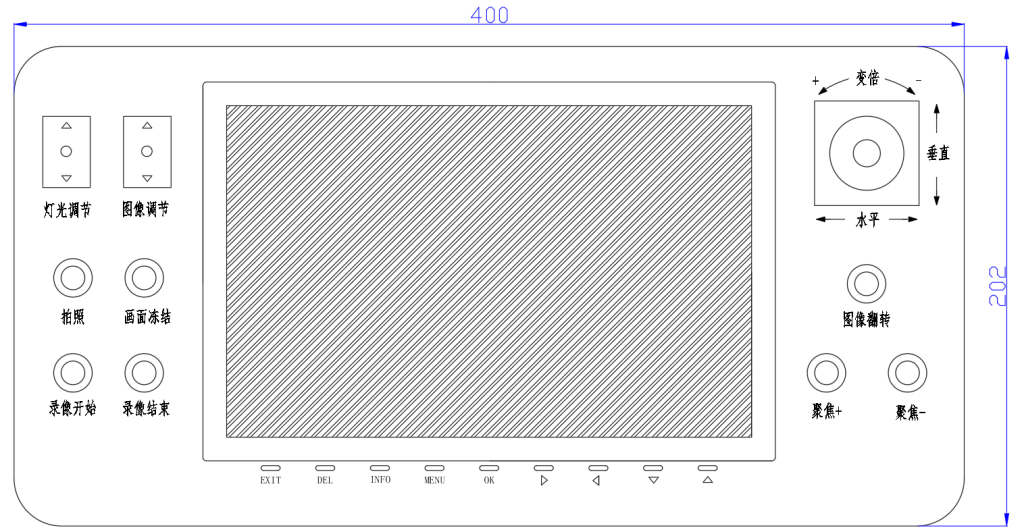

尺寸

重量

工作温度

存储温度

工作湿度

存储湿度

铝合金外壳，防护等级IP54

400×202×80mm

2800g

0℃～+70℃

-20℃～+125℃

5%～95%RH（无凝露）

1%～95%RH（无凝露）
