罗氏线圈

罗氏线圈电流传感器是一个均匀缠绕在非磁性材料上的环形线圈,具有测量精度高.响应速度快、安全性好、体积小巧、便于安装等特点,可解决传统电流互感器体积过大、安装不便以及易出现磁饱和的问题。

产品优势

Solution advantages

精度高

罗氏线圈的精度通常高于传统的电流互感器，具有更高的测量准确性和稳定性，能够满足高精度测量和计量的需求。

频带宽

罗氏线圈的频带宽，可以覆盖较宽的频率范围，适用于测量各种不同频率的交流电流，包括高频电流。

线性范围广

罗氏线圈的线性范围宽，可以在较大的电流范围内进行测量，适用于各种不同场合的电流测量。

测量简便

罗氏线圈结构简单，体积小，安装测量方便，可以方便地安装在现有的电路中，不会对电路造成影响。

多功能性

罗氏线圈可以用于各种不同的场合，如电力、医疗、电动汽车、电网、新能源等领域，具有广泛的应用前景。

应用领域

Function

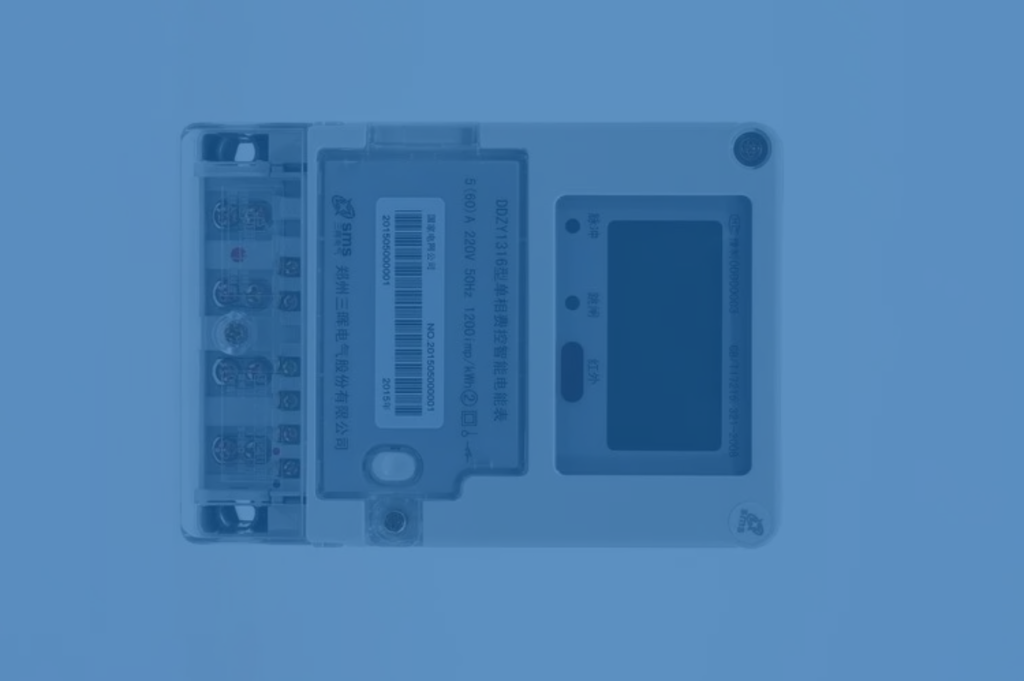

  • 智能电表

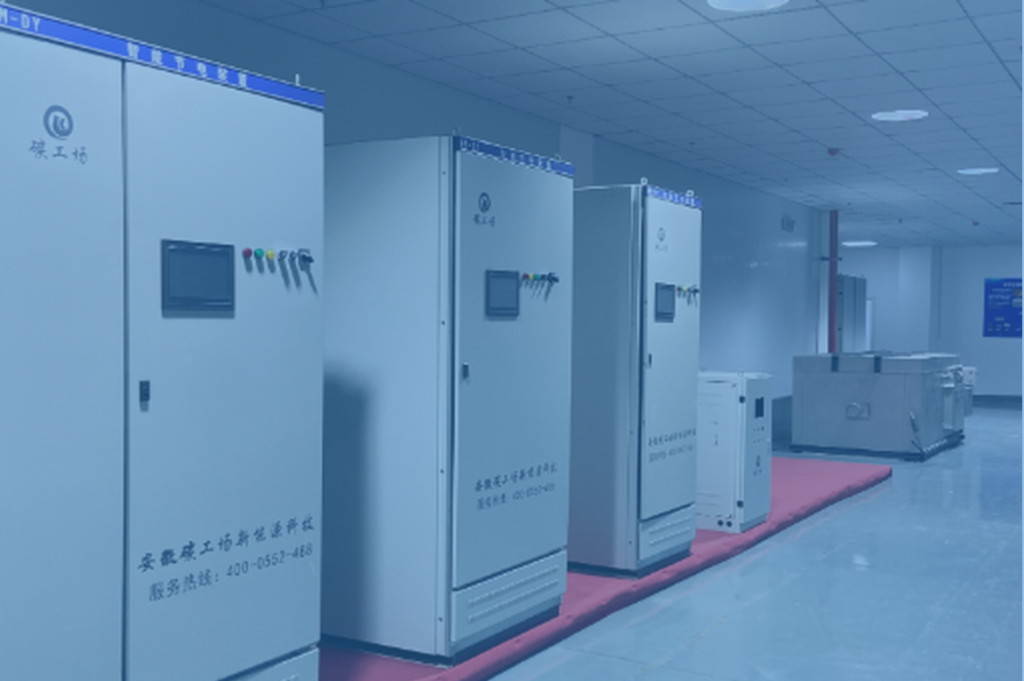

  • 电能质量分析

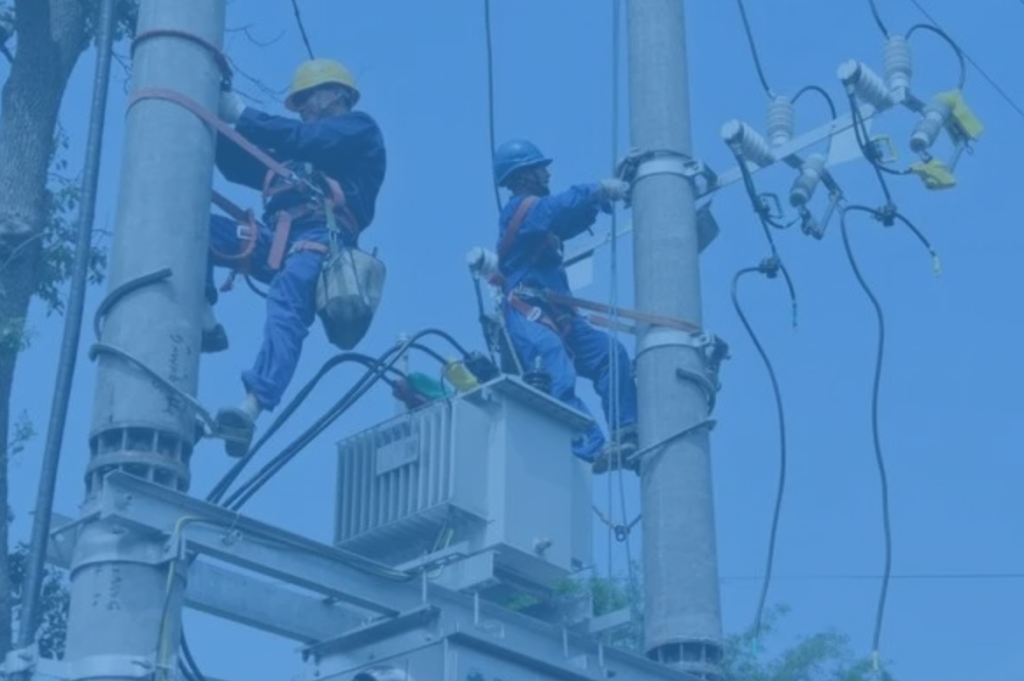

  • 电力故障监测
  • 工频、中频焊机电流监测
  • 远程终端装置(RTU)
  • 电炉二次侧电流测量

产品参数

Product parameters

功能参数

测量范围：100mA ~ 100kA

积分方式：有源积分

输出电压：±5V

供电电压：5VDC

测量带宽：10Hz-300KHz

测量精度：≤1%

耐压强度：10kV

线圈线径：10mm

线圈直径：80-200mm

安装方式：旋钮

接头形式：BNC

屏蔽方式：编制型屏蔽

防护等级：IP65

工作温度：-20℃～+70℃

存储温度：-40℃～+125℃

工作湿度：5%～95%RH（无凝露）

储存湿度：1%～95%RH（无凝露）

执行标准

EN61010 EN61326、EN61000-3-2、EN61000-3-3
